شرح

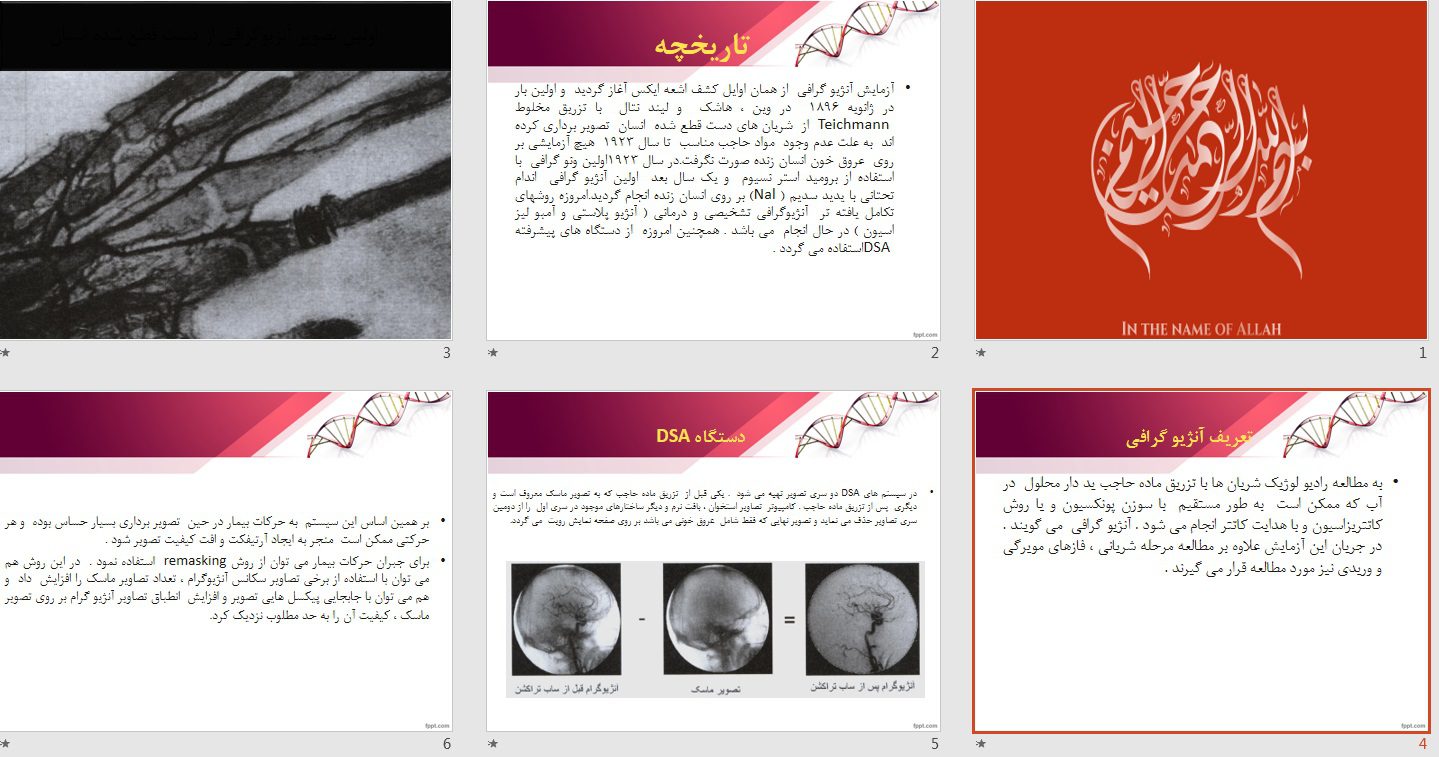

پاورپوینت آنژیوگرافی

پاورپوینت آنژیوگرافی : به مطالعه رادیو لوژیک شریان ها با تزریق ماده حاجب ید دار محلول در آب که ممکن است به طور مستقیم با سوزن پونکسیون و یا روش کاتتریزاسیون و با هدایت کاتتر انجام می شود . آنژیو گرافی می گویند . در جریان این آزمایش علاوه بر مطالعه مرحله شریانی ، فازهای مويرگی و وریدی نیز مورد مطالعه قرار می گیرند .

دستگاه DSA

در سیستم های DSA دو سری تصویر تهیه می شود . یکی قبل از تزریق ماده حاجب که به تصویر ماسک معروف است و دیگری پس از تزریق ماده حاجب . کامپیوتر تصاویر استخوان ، بافت نرم و دیگر ساختارهای موجود در سری اول را از دومین سری تصاویر حذف می نماید و تصویر نهایی که فقط شامل عروق خونی می باشد بر روی صفحه نمایش رویت می گردد.

بر همین اساس این سیستم به حرکات بیمار در حین تصویر برداری بسیار حساس بوده و هر حرکتی ممکن است منجر به ایجاد آرتیفکت و افت کیفیت تصویر شود .
برای جبران حرکات بیمار می توان از روش remasking استفاده نمود .

در این روش هم می توان با استفاده از برخی تصاویر سکانس آنژیوگرام ، تعداد تصاویر ماسک را افزایش داد و هم می توان با جابجایی پیکسل هایی تصویر و افزایش انطباق تصاویر آنژیو گرام بر روی تصویر ماسک ، کیفیت آن را به حد مطلوب نزدیک کرد.

پاورپوینت آنژیوگرافی

یکی از مزیت های دستگاه DSA استفاده از تکنیک roadmap می باشد . در این تکنیک تصویر ساب تراکت شده قبلی عروق منطبق بر تصویر فلوروسکوبی در حال انجام دیده می شود . این تکنیک در اعمال اینترونشنال به عنوان مسیر راهنما برای کاتتریزه کردن شریان مورد نظر کاربرد گسترده دارد برای اجرای این تکنیک پس از فعال نمودن roadmap در دستگاه پزشک تحت هدایت فلوروسکویی و و در زمان تعیین شده توسط دستگاه ماده حاجب رفیق نشده را تزریق می نماید تا عروق مورد نظر حاجب شوند .

در این لحظه با قطع تابش اشعه و تابش دوباره آن تصویر ساب تراکت شده به صورت ثابت بر روی نمایشگر باقی می ماند و بدین وسیله تصویر نگاتیو عروق بدون نیاز به تزریق مجدد ماده حاجب بر روی تصاویر بعدی فلوروسکویی نشان داده می شود.
لازم به ذکر است با روش DSA حجم و غلظت کمتری از ماده حاجب برای به دست آوردن تصاویر مطلوب مورد نیاز است .
